綜合電力監控儀采用現代數字信號處理芯片和高精度的電能計量芯片，能夠精確穩定地測量三相電網中的所有常用電力參數：三相電壓、三相電流、有功功率、無功功率、視在功率、電網頻率、功率因數、電能、電壓不平衡度、電流不平衡度、電壓諧波、電流諧波、零序電流、有4種費率8時段功能,并帶有數字通迅接口、電能脈沖輸出功能。綜合電力監控儀具有極高的性價比，可以直接取代常規測量指示儀表、電能計量儀表以及相關的輔助單元。作為一種先進的智能化、數字化的電網前端采集單元，已廣泛應用于各種控制系統、SCADA系統和能源管理系統中、變電自動化、配電網自動化、小區電力監控、工業自動化、智能樓宇、智能型配電盤、開關柜中，具有安裝方便、接線簡單、維護方便，工程量小、現場可編程設置輸入?yún)?shù)、能夠完成與業界不同PLC、變頻器、工業控制計算機等之間的組網通信。
特點
測量：三相相電壓、線電壓、電流、總有功功率、總無功功率、總功率因數、總視在功率、有功電能、 無功電能。
顯示：高清晰LCD中文液晶屏顯示，可視度高。
通訊：1路RS485通訊功能，MODBUS-RTU協議。
輸出：2路電能脈沖輸出(脈沖常數5000imp/kwh)。
擴展：可直接從電壓、電流互感器輸入信號，現場可編程設置輸入?yún)?shù)變比。
選配：四路開關量輸出、四路模擬量輸出、四路開關量輸入。

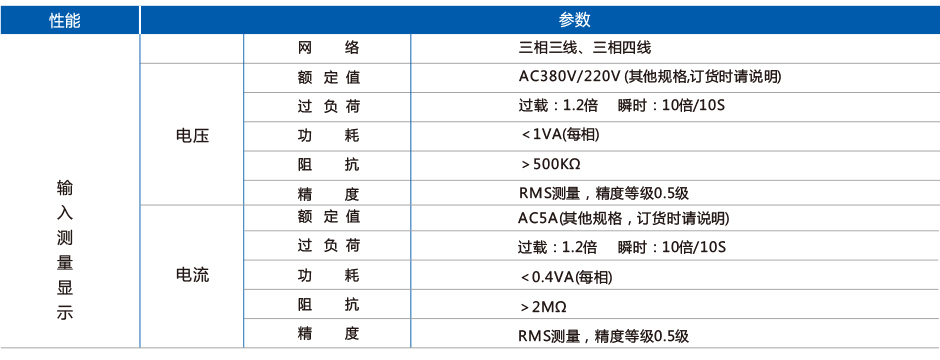

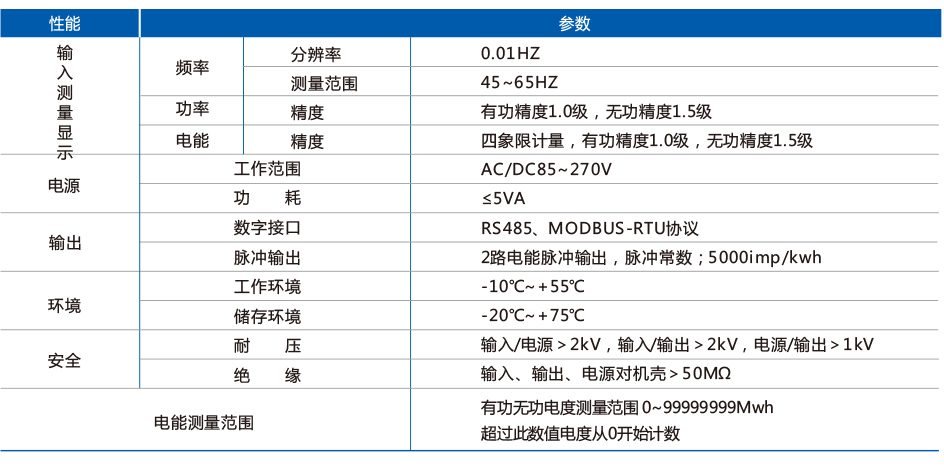

技術指標

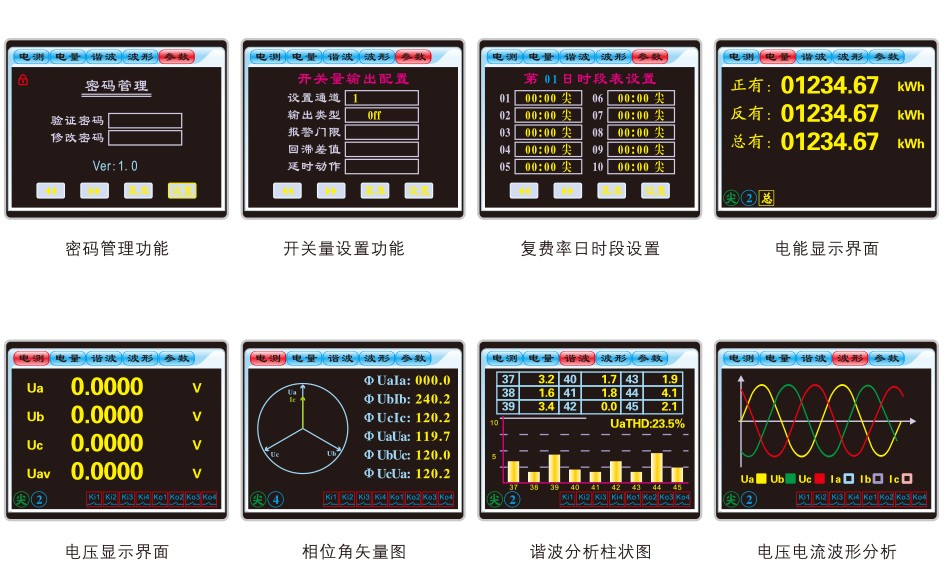

部分界面

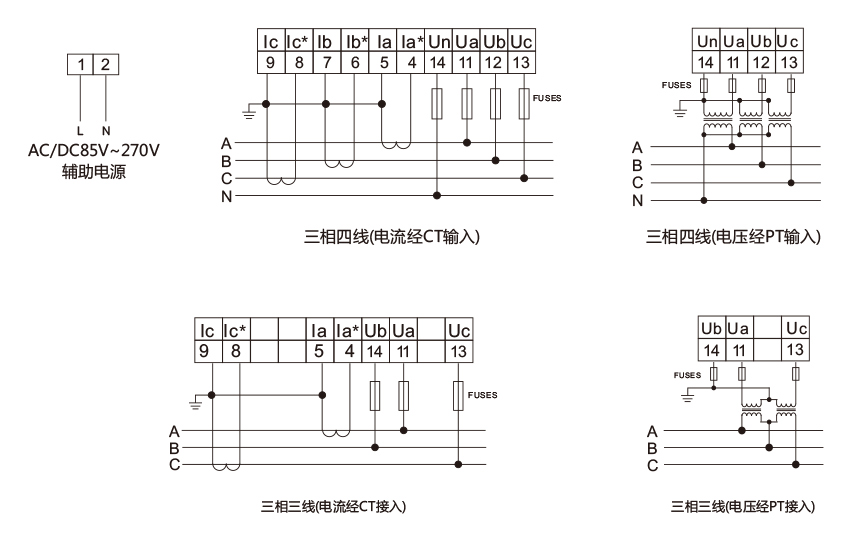

接線方式

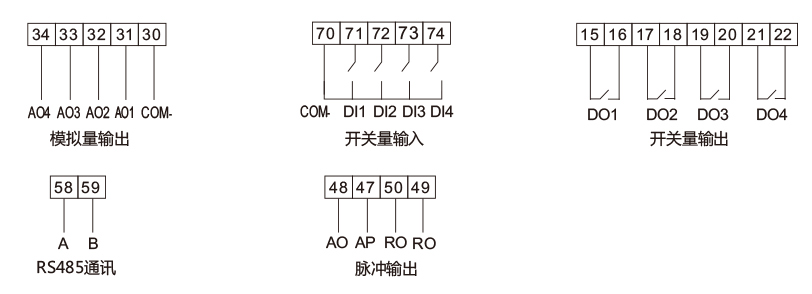

附加功能
訂貨示例
簽訂合同時，請詳細寫明產品型號、輸入信號、接線方法等信息。
該系列產品標配有一個默認的出廠設置，若客戶有特殊要求，請在其他項目中詳細注明。
型號：綜合電力監控儀
輸入：380V/220V、600A/AC5A
電力網絡：三相四線
通訊接口：RS485/MODBUS-RTU
