多功能網絡儀表是一種具有可編程測量、顯示、數字通訊和電能脈沖輸出等功能的多功能電力儀表，能夠完成電量測量、電能計量、數據顯示、采集及傳輸，能夠高精度測量三相電網系統中常用的電量參數: 三相電壓、電流、有功功率、無功功率、視在功率、功率因數、電網頻率、有功電能、無功電能，并帶有通訊接口、四路開關量輸入、四路開關量輸出和四路模擬量輸出功能，可實現本地或遠程的開關信號檢測和控制功能。
采用標準的RS485 MODBUS-RTU通訊協議，實現LED/LCD現場顯示和遠程RS-485數字通訊。
特點
測量：三相電流、電壓、總有功功率、總無功功率、功率因數、總視在功率、頻率、分相有/無功功率、分相功率因數、 有功電能、無功電能。
顯示：LED數碼管顯示或STN藍屏、寬視角、高品質、高
清晰LCD液晶屏顯示，可視度高。
通訊：2路RS485通訊功能，MODBUS-RTU協議。
輸出：2路電能脈沖輸出（脈沖常數5000imp/kWh）。
選配：4路開關量輸出、4路模擬量輸出、4路開關量輸入。
擴展：可直接從電壓、電流互感器輸入信號，現場可編程設置輸入?yún)?shù)變比。

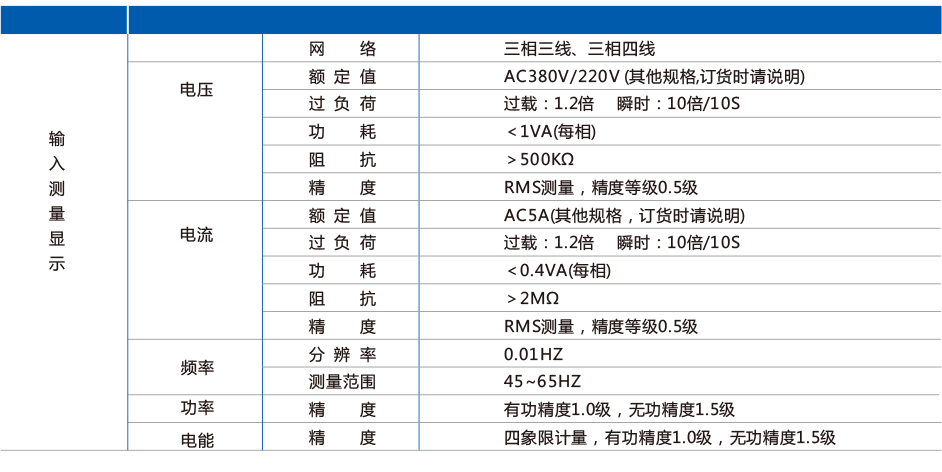

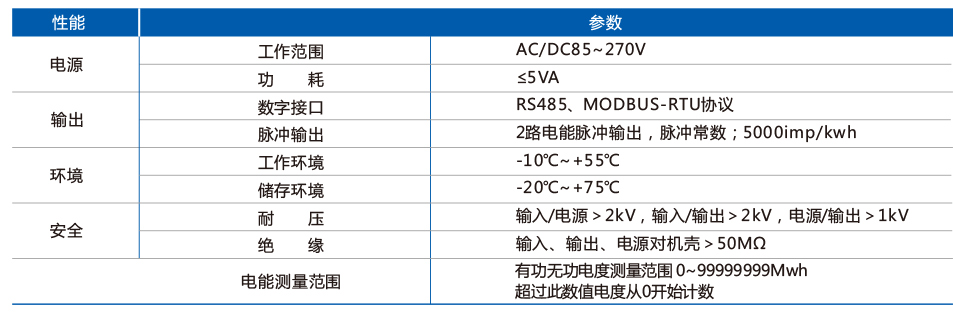

技術指標

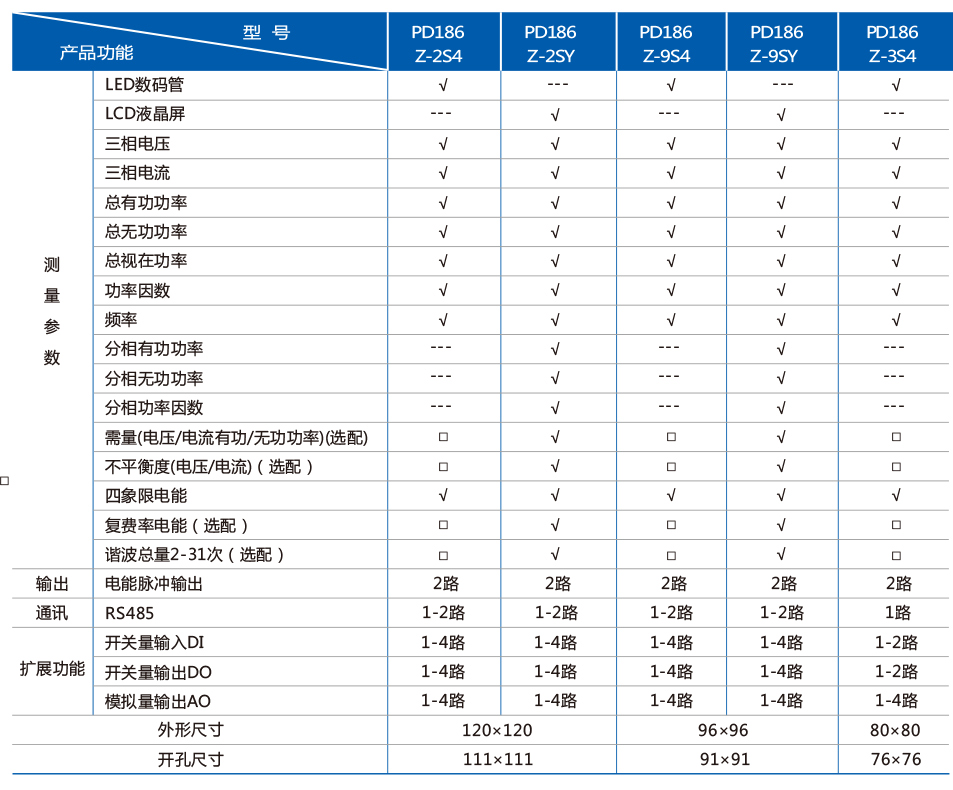

產品選型表
注：以上“√”表示該型號具備此項功能，“ ---”則表示不具備此功能，“ □”則表示選配功能。。
Z-3S4可選配2DI,2DO或4DI,4DO。

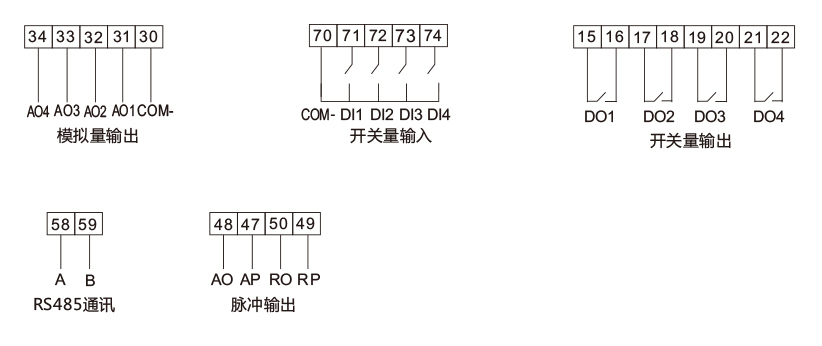

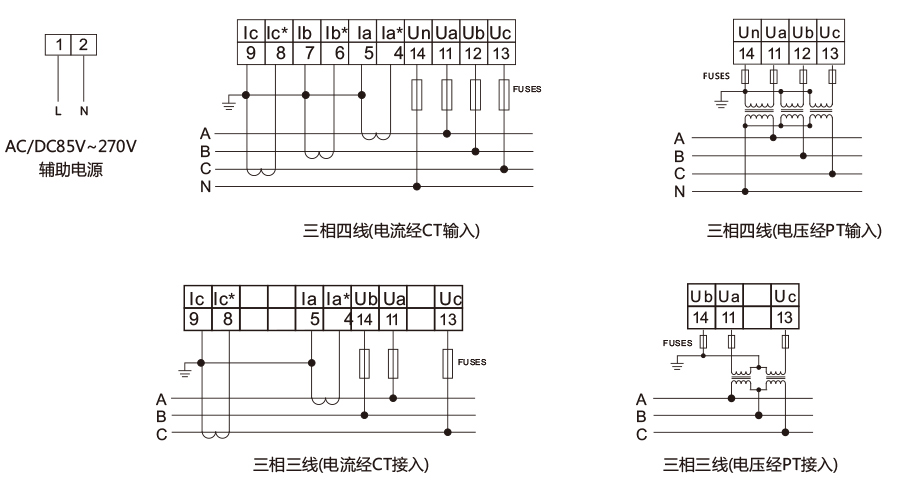

接線方式
附加功能
訂貨示例
簽訂合同時，請詳細寫明產品型號、輸入信號、接線方法等信息。
該系列產品標配有一個默認的出廠設置，若客戶有特殊要求，請在其他項目中詳細注明。
型號：PD186Z-9S4（多功能網絡儀表）
輸入：10KV/AC100V、200A/AC5A
電力網絡：三相四線
通訊接口：RS485/MODBUS-RTU
