三相電壓電流組合表是一種具有可編程示測量、顯示、數字通訊功能數據顯示、采集及傳輸，測量精度為0.5級，實現 LED/LCD現 場 顯 示 和 遠 程 RS485數 字 接 口 通 訊 采 用MODBUS-RTU通訊協議，也可帶擴展功能四路開關量輸入、四路開關量輸出、四路模擬量輸出。
特點
測量：三相電壓、三相電流。
顯示：三排LED數碼管顯示，或可視度高，STN藍屏、寬視角、高品質、高清晰LCD液晶屏顯示。
通訊：RS485通訊，Modbus-RTU協議，具有組網功能。
輸入：四路開關量輸入。
輸出：四路開關量輸出、四路模擬量輸出。
擴展：可直接從電流、電壓互感器接入信號，現場可編程設置輸入?yún)?shù)變比。
功能：滿四位顯示，量程顯示任意設定。

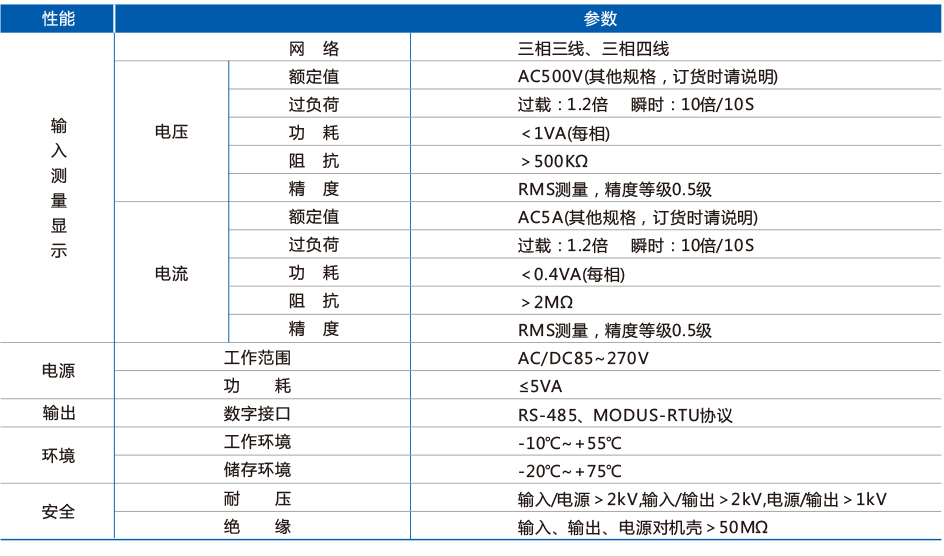

技術指標

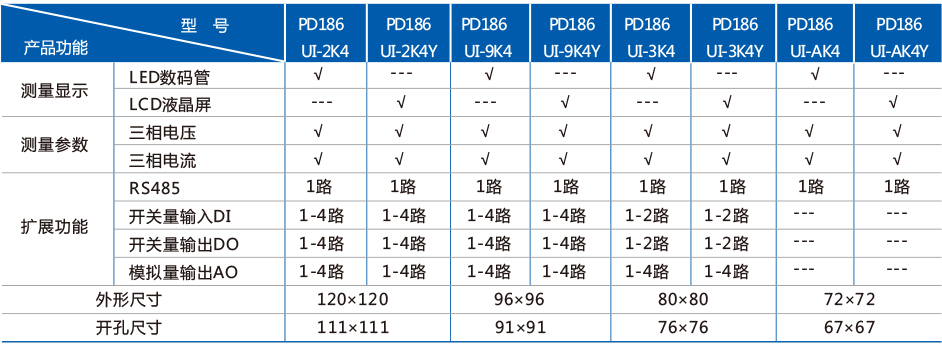

產品選型表
注：以上“√”表示該型號具備此項功能，“ ---”則表示不具備此功能。
UI-3K4、UI-3KY可選配2DI,2DO或4DI,4DO。

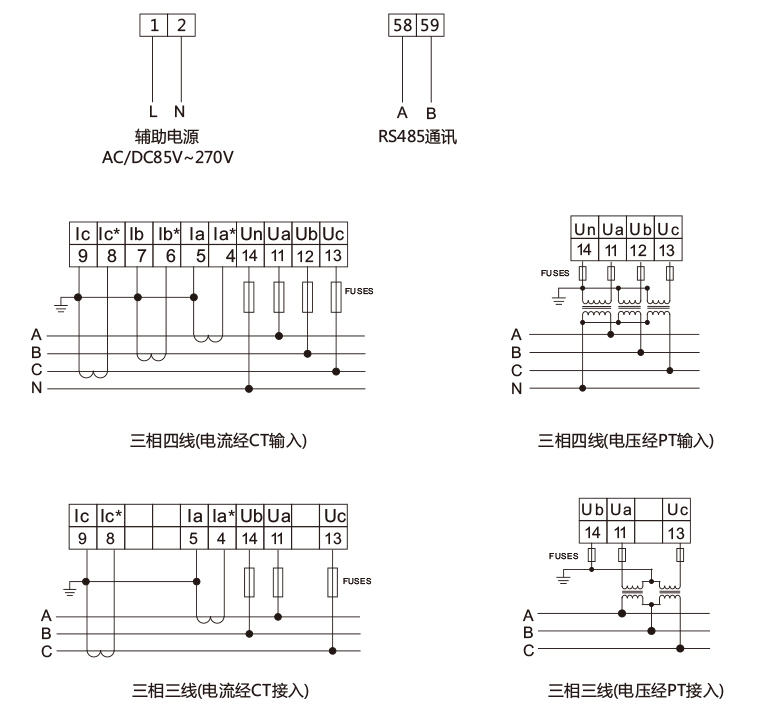

接線方式

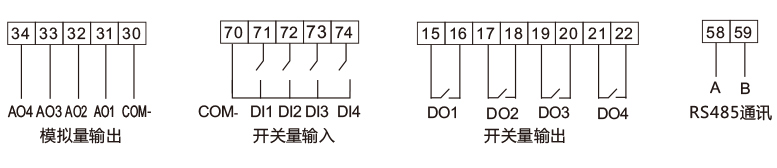

附加功能
訂貨示例
簽訂合同時，請?jiān)敿?xì)寫明產品型號、輸入信號、接線方法等信息。
該系列產品標配有一個默認的出廠設置，若客戶有特殊要求，請?jiān)谄渌?xiàng)目中詳細注明。
型號：PD186UI-9K4(三相電壓電流組合表)
輸入：AC380V/220V、5A
電力網絡：三相四線
通訊接口：RS485/MODBUS-RTU
